岩棉板建筑外墙外保温系统技术应用简介

发布时间:2018-11-19   点击次数:0

岩棉板建筑外墙外保温系统技术应用简介

关注重点:配套供应,材料合格。

1.关于耐候性实验要求

      耐候性试验能很好地反应实际外保温工程的耐久性能,经过80个热雨和5个冷热循环的严酷考验没出现问题,才可以说外保温系统是合格的。

       对于岩棉板外保温虽然粘结强度不作为主要安全度核算,但良好的拉伸粘结强度可以提供更多的安全保障,因此在耐候试验后岩棉板的拉伸粘结强度≥7.5kPa,取值也是国标中的最低限。

       在EPS板做法GB29906中不再对抗风压值作出要求,但岩棉外保温与EPS板外保温有所不同,由于岩棉强度较低,抗风压试验仍是衡量岩棉外保温安全的重要手段,因此北京市地方标准中也提出要求。

2.关于联结方式





       以往国内大多外保温系统与基层墙体均采用粘锚结合、以粘为主的联结方式,但由于岩棉形态不同,因此有所区别。

       欧洲技术认证准则ETAG 004《带抹面的外墙外保温系统(ETICS)》中规定:安全性核算,以锚为主的外保温系统不算粘结,以粘为主的外保温系统不算锚固。



3.对于岩棉板外保温系统

       岩棉板外保温系统与基层墙体采用粘锚结合、以锚为主的联结方式。

       锚栓的数量则要考虑多种因素:

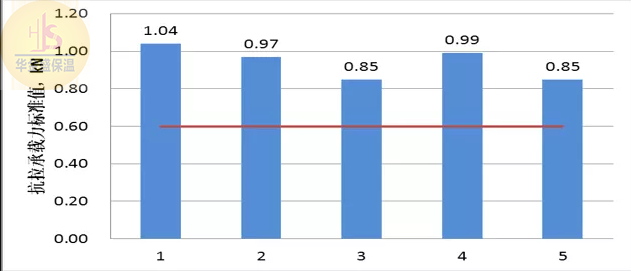

       01.JG/T366《外墙保温用锚栓》中对于不同墙体的锚栓抗拉承载力做出了要求,在验证中也发现大部分锚栓在北京广泛使用的混凝土基墙中抗拉承载力值是足够的。



       但锚栓抗拉承载力标准值在试验室中测得,所用墙体与工程墙体可能存在差异。为保证系统的联结安全性,施工前,施工单位应在工程墙体基面上进行锚栓的现场抗拉承载力试验,实际计算要以此为依据。

       02.还有单双网的区别

       双层网(锚盘压网),穿透力标准值>0.60kN,岩棉板的抗拉强度等级、锚栓的圆盘直径对穿透力影响不大。

       单层网(锚盘压棉),穿透力标准值较双层网时小80%,特别是锚盘直径60mm时,穿透力标准值<0.50kN。

       采用双网结构,可不必过多强调岩棉板抗拉强度。



•锚栓数量具体可按下列公式计算得到:

N≥γW/ F

式中:N——单位面积锚栓数量,个/m2;

           W——相应高度处最大风荷载标准值,为风荷载标准值的1.5倍kN/m2;

            γ——安全系数,γ=2;

            F——单个锚栓现场抗拉承载力标准值与穿透力标准值的较小值,kN/个

岩棉板外保温系统所需锚栓参考数量,个/m2。



五、作业条件

1.吊篮或专用外脚手架搭设牢固,安全验收合格。

2.现场门窗、预埋件安装完毕,基层墙体验收合格。

3.墙体基面尺寸偏差满足要求。

4.温度≥5℃,风力≤5级,雨天不施工,如施工中突遇降雨,应采取有效遮挡措。防止雨水冲刷工作面,并于雨后对未经抹面层覆盖的岩棉板或岩棉带进行检查。

六、岩棉板外保温施工工艺



1.托架安装——用膨胀螺栓将托架固定于基层墙体的勒脚、阳台栏板、窗口上沿等岩棉板安 装的起始位置和设计要求的部位。

2.勒脚等易受潮部位应采用吸水率低的保温材料。



3.岩棉板的界面处理——岩棉板上墙前双面进行界面处理。

01.改善实际施工中岩棉与砂浆之间的粘结,提高其可施工性能。

02.界面处理可以固化纤维,减轻岩棉纤维对施工人员皮肤的刺激作用,保护工人健康。

4.岩棉板的排板方式与EPS板基本相同。



       虽然以锚为主,但粘结仍然是岩棉板外保温系统不可或缺的重要环节。

       建筑高度不大于8层(24m)时,岩棉板与基层墙体的粘结面积率应不小于40%;建筑高度大于8层时,岩棉板与基层墙体的粘结面积率应不小于60%。

5.关注锚栓的安装和锚固深度。

       锚栓应在底层玻纤网铺设完24h后进行,锚盘位于两层网格布之间。钻头直径应与锚栓一致,岩棉板厚100mm时锚栓长应不小于140mm,岩棉板厚120mm时锚栓长应不小于160mm。锚栓锚固深度应不小于25mm。

6.采用双网方式



门窗洞口玻纤网加强做法。



阳角应采用角网增强处理,角网位于面层玻纤网内,不得搭接。





7.抹灰需要关注的是:

       抹灰共三层,底层和中层厚度为2~3mm,面层厚度为1~2mm,总厚度控制在5~7mm,抹面胶浆应完全覆盖锚栓压盘,防止锚栓处发生开裂。

8.关注饰面层施工时间要求



        外饰面作业应待抹面层达到饰面施工要求时进行,具体施工方法按DB11/T1343-2016《建筑内外墙涂料施工及验收规程》进行。

七、质量控制

1.关注隐蔽工程处理,包括以下八个方面:

       01.岩棉板粘结和固定;

       02.锚栓类别、数量与锚固深度;

       03.被封闭的岩棉板厚度;

       04.玻纤网层数与铺设;

       05.抹面层质量和厚度;

       06.墙体热桥部位处理。

       07.托架的位置和数量;

       08.岩棉板附着的基层及其表面处理;

2.关于复验项目(与DB11/1340-2016一致)

关注重点:配套供应,材料合格。

1.关于耐候性实验要求

耐候性试验能很好地反应实际外保温工程的耐久性能,经过80个热雨和5个冷热循环的严酷考验没出现问题,才可以说外保温系统是合格的。
